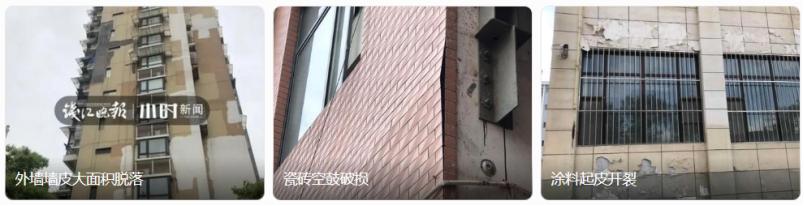

Kuva 1: Kolme tavanomaisen viimeistelyn vikaa - suuren alueen delaminaatio, ontto laatta ja rakkulat pinnoitteet.
Ulkoseinien eristys on tärkeä osa rakennuksen energiatehokkuutta. Nykyinen teollisuusstandardi Seinien ulkoisen lämmöneristyksen tekninen standardi (JGJ 144-2019) on selkeä: normaalikäytössä ja normaalissa kunnossapidossa ulkoisen lämmöneristysjärjestelmän käyttöiän on oltava vähintään 25 vuotta. Se on vähimmäiskoodi, jota koodi vaatii.
Todellisuudessa monet rakennukset jäävät kaukana siitä.
Yleensä eristemateriaali itsessään ei ole ongelma. Ulkopuolen viimeistelykerros irtoaa ensin.
Ulkoinen eristysjärjestelmä (ETICS) sijaitsee rakennuksen uloimmassa kerroksessa, pysyvästi alttiina tuulelle, auringolle ja sateelle. Sen työympäristö on ankara: lämpötilan vaihtelut, kosteus, tuulenpaine ja ultraviolettisäteily, joka ikinen päivä.
Useimmat eristemateriaalit ovat kevyitä ja huokoisia, eivätkä sinänsä erityisen lujia. Ne luottavat ulkopinnan viimeistelykerrokseen suojaamaan niitä.
Jos tämä suojaus epäonnistuu, eristekerros on suoraan alttiina riskille.

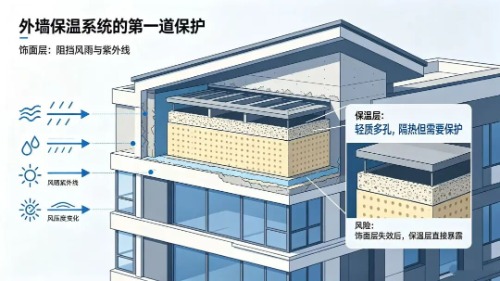

Kuva 2: Eristysjärjestelmän ensimmäinen suojalinja on viimeistelykerros - este tuulen aiheuttamaa sadetta ja UV-säteilyä vastaan. Kun se epäonnistuu, eristys paljastuu.
On kolme rakenteellista syytä, miksi perinteiset pintakäsittelyt - keraaminen laatta, kivi ja tavalliset pinnoitteet - vahingoittavat eristysjärjestelmää.
Eristyslevyillä, rappauslaastilla ja jäykällä pinnalla on hyvin erilaiset lämpölaajenemiskertoimet. Sekä kausivaihtelu että rakennuksen painuma aiheuttavat leikkausjännitystä.
Tämä jännitys vaikuttaa ensin viimeistelykerrokseen. Jäykät materiaalit, kuten laatta ja kivi, eivät voi muuttaa muotoaan, joten jännitys ei pääse mihinkään - ja viimeistelykerros halkeilee ensin.
Kun halkeama ilmaantuu, sadevesi pääsee sisään. Kun eriste imee vettä, sen lämpöteho laskee jyrkästi. Talvella vesi jäätyy ja laajenee, ja siitä aiheutuva routakuormitusjännitys vahingoittaa rappauskerrosta ja lasikuituverkkoa.
Halkeilu, sitten veden sisäänpääsy, sitten eristyshäiriö, sitten ontto ja irtoaminen: noidankehä.
Viimeistelykerroksen halkeama on paikka, jossa koko ketjureaktio alkaa.

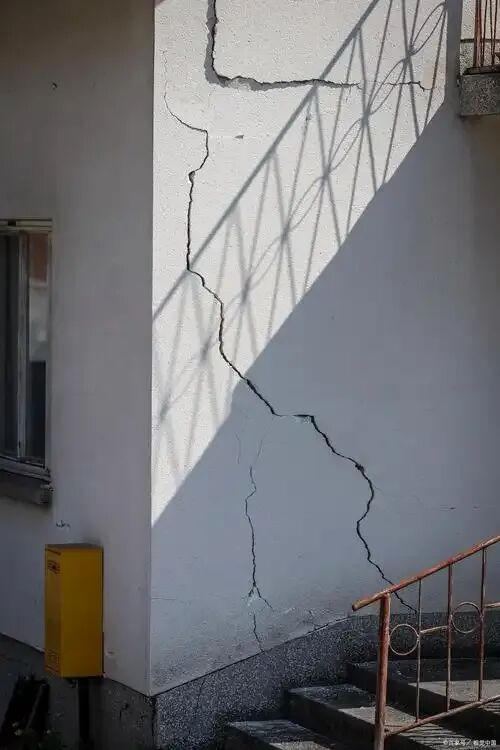

Kuva 3: Halkeama viimeistelykerroksessa - ketjureaktion aloituskohta.
Laatat ja kivi ovat raskaita, eivätkä ne voi muuttaa muotoaan.
Rakennuksen painumisen, tärinän ja lämpölaajenemisen aiheuttamia rasituksia ei pysty absorboimaan pintakäsittelyyn, joten ne kulkeutuvat suoraan eristettyyn rappauskerrokseen rikkoen lasikuituverkon ja aiheuttaen eristelevyn irtoamista ja onttoa.
Samanaikaisesti kerrostalojen ulkoseinillä on pitkäaikainen pystysuuntainen vetokuormitus. Jäykkä pintakäsittely siirtää kuorman suoraan eristekerrokseen, mikä aiheuttaa levyjen irtoamista ja ankkurien rikkoutumista.
Kun eristekerros on vedetty irti ja ontto, irtoaminen on vain ajan kysymys.

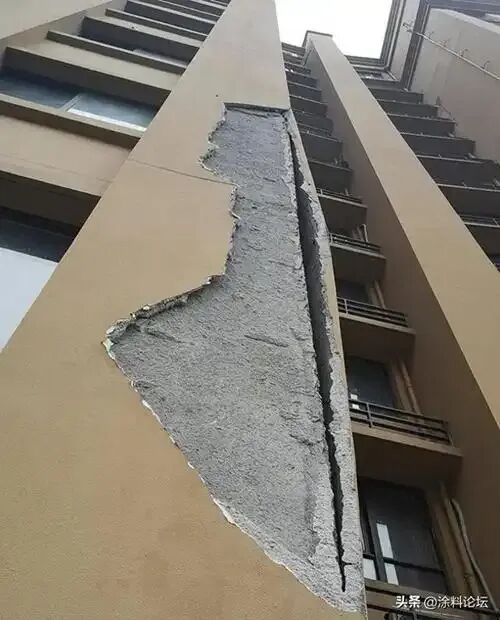

Kuva 4: Korkea kulma, joka menettää viimeistelynsä, paljastaen harmaan pohjamaalin ja lasikuituverkon alla.
Tavallisista sementtipohjaisista sideaineista vapautuu liukoisia suoloja, jotka hyökkäävät eristekerrokseen ja lasikuituverkkoon ja nopeuttavat koko järjestelmän ikääntymistä ja hajoamista.
Perinteiset pinnoitteet alkavat liitua ja haalistua 3–5 vuoden kuluessa. Kun pinta on rikottu, UV- ja sadevesi hyökkäävät suoraan eristeeseen - ja järjestelmän 25 vuoden suunniteltu käyttöikä puolittuu usein.

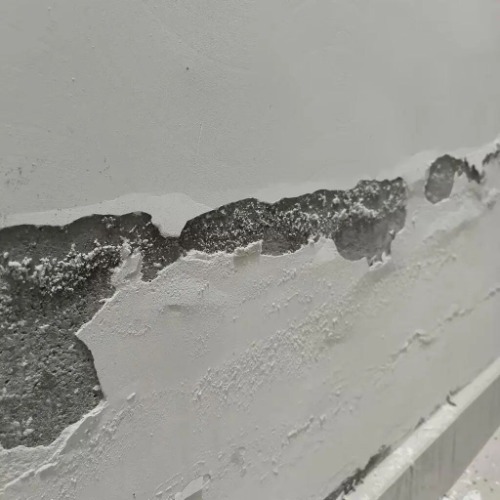

Kuva 5: Kukinto ja delaminaatio: suolakukinta kostealla alustalla viimeistelyn epäonnistumisen jälkeen.
Yllä olevan analyysin perusteella ulkoisen eristyksen viimeistelymateriaali tarvitsee vähintään neljä ominaisuutta:
Ensinnäkin joustava - se ei halkeile. Se laajenee ja kutistuu yhdessä eristekerroksen kanssa, mikä eliminoi lämpötilan aiheuttaman halkeilun lähteellä.
Toiseksi, kevyt - se ei vedä pois. Pieni omapaino ei lisää eristekerrokseen ylimääräistä kuormitusta, millä on merkitystä erityisesti korkeissa rakennuksissa.
Kolmanneksi, vedenpitävä - se ei vuoda. Se muodostaa täydellisen vedenpitävän esteen; jos sadevesi ei pääse sisään, jäätymis-sulamisvauriot eivät koskaan ala.
Neljänneksi, kestävä - se ei hajoa. Se pysyy ehjänä pitkällä aikavälillä ilman säännöllistä kunnostusta.
Joustava kivi: viimeistelyjärjestelmä, joka on suunniteltu ulkoista eristystä varten
Justone Flexible Stone Wall -järjestelmä suunniteltiin juuri tämän logiikan mukaan.
Taipuisan kiven ydinominaisuus on suuri joustavuus: se liikkuu alustan mukana. Se laajenee ja kutistuu eristekerroksen tahdissa, joten - toisin kuin laatat tai kovat pinnoitteet - se ei halkeile, kun liike vaihtelee.

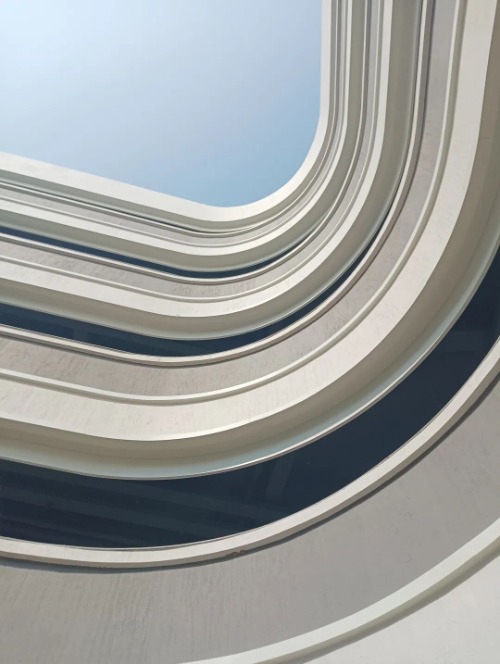

Kuva 6: Geometria ei ole rajoitus: kevyt joustava viimeistely seuraa kaarevia julkisivuja sen sijaan, että se taistelee niitä vastaan.
Taipuisa kivi painaa vain 2-10 kg/m2, noin 1/20 mekaanisesti kiinnitetyn (kuivaripustetun) kiven painosta ja 1/10 ulkoseinälaatan painosta. Sementtipohjaisilla alustoilla mitattu vetolujuus ylittää reilusti 600 kPa:n kansallisen standardin. Kevyt painoltaan ja vahva sidos: eristekerroksen ei enää tarvitse kantaa kovaa pintaa selässään.

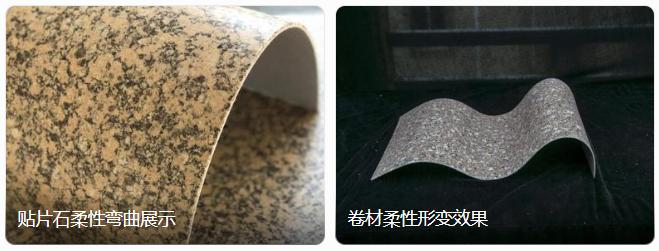

Kuva 7: Liikkumiskyky itse materiaalissa - säteen ympäri taivutettu joustava kivilevy ja rullalaatuinen materiaalin taipuminen.
Erikoisliimalaastissa käytetään vesipohjaista polymeerilaastijärjestelmää tavallisen sementtiliimauksen sijaan. Täyspintaisella hiertoaineella levitettynä se kovettuu jatkuvaksi vedenpitäväksi kalvoksi, joka tiivistää rappauskerroksen mikroskooppiset huokoset ja arkkien väliset liitokset ja kääri eristeen ulkopinnan yhdeksi kuoreksi. Liitosrajapinnassa ei ole vettä sisältäviä tyhjiä aukkoja. Tuloksena on täydellinen, tiivis vedenpitävä kansi, joka estää sadeveden ja kosteuden pääsyn eristeeseen.

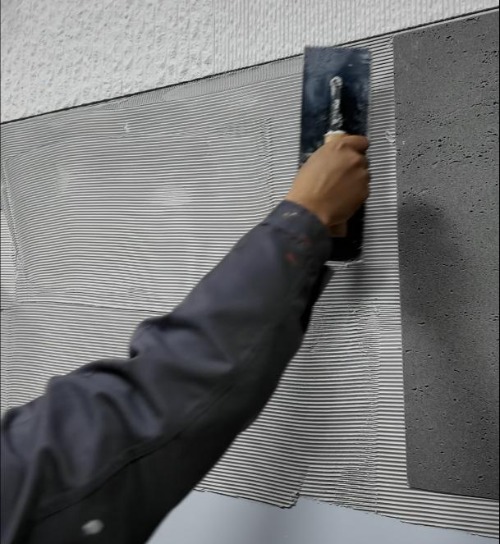

Kuva 8: Koko pinnan liimaus: Erikoisliimauslaasti on hierretty uurteisiin koko pinnan poikki, jolloin levyn taakse ei jää tyhjää tilaa.
Taipuisa kivi estää myös 99,1 % UV-säteilystä ja kestää 2 000 tuntia keinotekoista säätä 0-asteella liituuntumisasteella ja värinmuutoksella luokkaa 1 tai vähemmän. Perinteiset pinnoitteet on uusittava kolmen tai viiden vuoden välein; joustavan kiven säänkesto kestää 20-30 vuotta. Kuinka kauan eristekerros kestää, se on sen vieressä.
Kun ulkoinen eristysjärjestelmä epäonnistuu aikaisin, vika ei useinkaan ole eristemateriaalissa - määritettiin väärä viimeistely.
Joustava liitos vapauttaa jännitystä. Kevyt paino ja vahva sidos ottavat kuorman pois eristeestä. Vedeneristys pitää veden poissa. Pitkäaikainen säänkestävyys tarkoittaa, ettei remontteja tarvitse tehdä usein.
Seinä, joka suojaa eristeään, on seinä, joka ottaa vastuun.
Lähetä meille seinärakenteet ja ilmasto-olosuhteet, niin tekninen tiimimme toimittaa yhteensopivan järjestelmän - mukaan lukien vetolujuus, veden imeytyminen, jäätymis-sulatus ja keinotekoiset säätestiraportit projektitiedostoosi.
